隔離式安全柵概述

本公司生產的WDEX系列隔離式安全柵符合《GB3836.1-2000爆炸氣體環境用電氣設備第一部分：通用要求》和《GB3836.1-2000爆炸氣體環境用電氣設備第4部分:本質安全型“I”》中的要求。
該隔離式安全柵可與各國國產、進口的二、三線制變送器，電流傳感器，測溫元件等及其他儀表連接，作為安全防爆系統的關聯設備使用。廣泛應用于油田、石化、冶金、制造、天然氣、電力等要求本質安全型儀表產品的安全防爆系統

隔離式安全柵主要性能
1、   SMD表貼生產工藝，一體化結構，標準導軌安裝
2、 智能芯片設計，數字化處理，性能穩定可靠。
3、 產品涵蓋電流、電壓，二、三線制變送器、熱電偶、熱電阻等多種輸入型號。
4、 軟件校準，自動零點補償，無任何可調不見，性能穩定可靠。
5、 具備對二線制變送器的配電功能。
6、 先進的軟件抗干擾算法、、有效抑制現場干擾。
7、 檢測端安全型安全柵具有最多兩路互相隔離的模擬量輸出功能。
8、 具備RS-232或 RS-485通信接口

隔離式安全柵分類

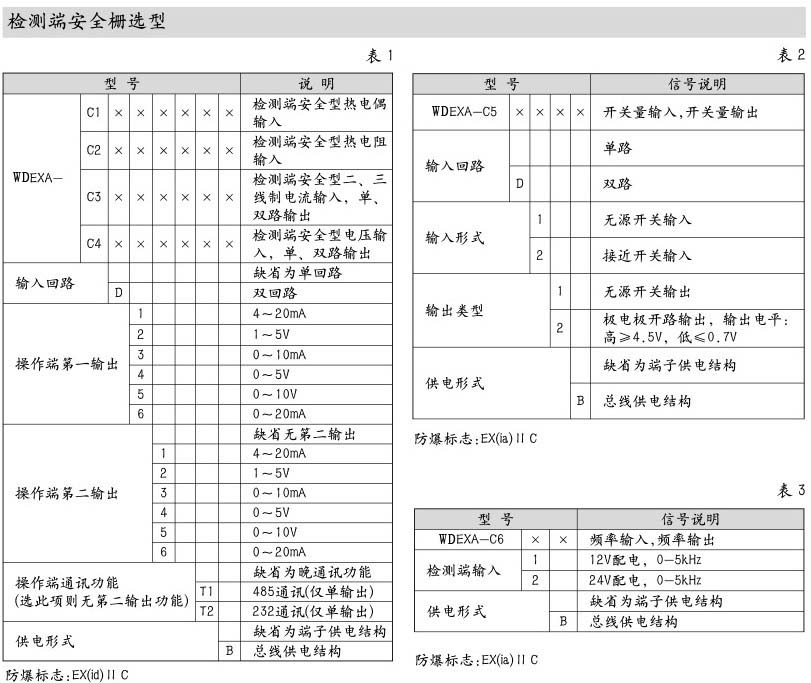

   檢測端安全型:輸入信號來自危險區，信號輸出到安全區，又稱為輸入端安全柵。

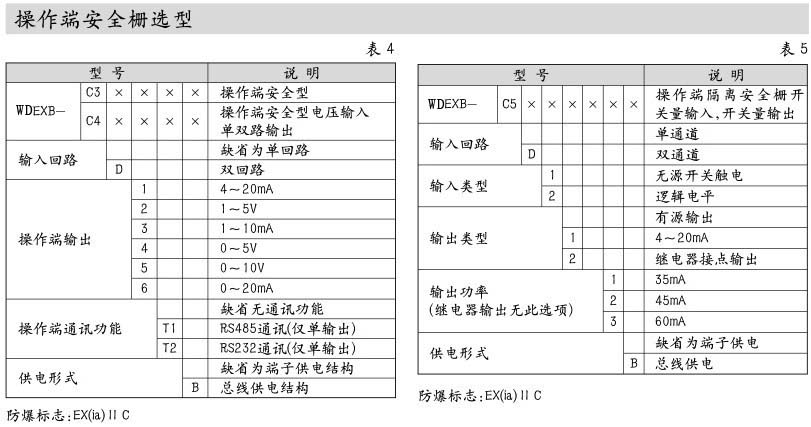

   操作端安全柵型：輸出信號到危險區，輸入信號來自安全區，又稱為輸出端安全柵。

隔離式安全柵通用技術指標
1、測量/傳輸系統準確度：±0.2%F.S；±0.1%F.S（需訂制）
2、溫度漂移：<0.005% F.S/℃
3、冷鍛溫度補償準確度：±1℃（預熱時間30分鐘）
4、測量熱電阻是充許的引線電阻：≤5Ω
5、工作溫度：工業級標準-10~+55℃
6、輸出阻抗：4-20MA:0~500D;0-10MA:0-11KΩ;需要更大的電流輸出阻抗請在訂貨前明確。
7、輸入信號故障是的輸出狀態設置：輸出狀態有跟隨方式、報警方式和保持方式三種狀態可設置詳見產品說明書。
8、通訊接口：RS232或RS485
9、通訊協議：本公司提供的專業通訊協議貨MODBUS協議
10、 通訊距離：RS485：節點數≤255（不加中繼時），距離≤1000米（波特率9600時）
11、 配電（回路供電）輸出電壓：空載不高于24V，滿載不低于18V
12、 絕緣耐壓強度（輸入/輸出/通訊/電源之間）；不小于2500V.AC
13、 絕緣阻抗（輸入/輸出/通訊/電源之間）：不小于100MΩ
14、 電磁兼容：符合IEC61000-4-4:1995中所規定的第三類工業現場環境對產品的抗電磁干擾要求
15、 工作中充許大氣壓力：80-106KPA
16、 工作中充許相對濕度：10-90%RH（40℃時）
17、 儲運過程中充許環境溫度：-40~+80℃
18、 供電電源：直流：DC 24V+10%
19、 凈重：170~190g
20、 使用條件：安裝位置不得有強烈的機械振動、沖擊，以及來自信號端、電源端及空間的大電流、火花、強電磁感應等影響，空氣中不得有對金屬、塑料件起嚴重腐蝕作用的氣體。
21、 其他特俗參數：各規格產品具體采納數請參見該產品詳細技術手冊中的介紹。
22、 安裝方法：
       1,35MM導軌式安裝，安裝時請注意卡位穩定、牢固。
       2，請盡可能垂直安裝，以利于儀表內部熱量散發。

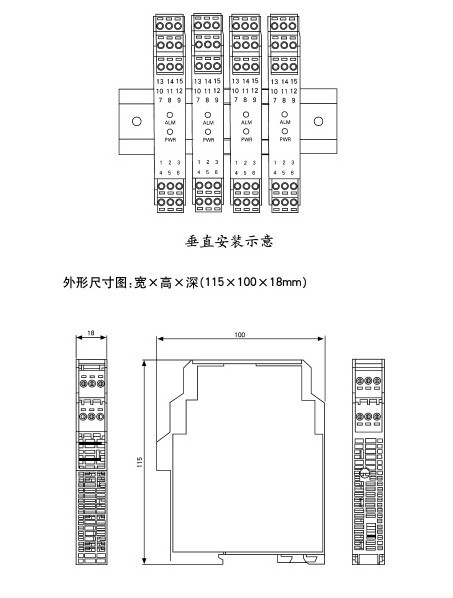

外形尺寸圖：寬*高*深（115*100*18MM）
