酒精液位計概述

酒精液位計是一種可以用于液體、油類、固體、界面和測量的液位（物位）變送器。無可動部件，可靠性大大提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫、耐高壓等優點。智能液位計為兩線制（回路供電）4～20mADC測量信號,易于調校，無線傳輸，485傳輸?shù)??？蓮V泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。

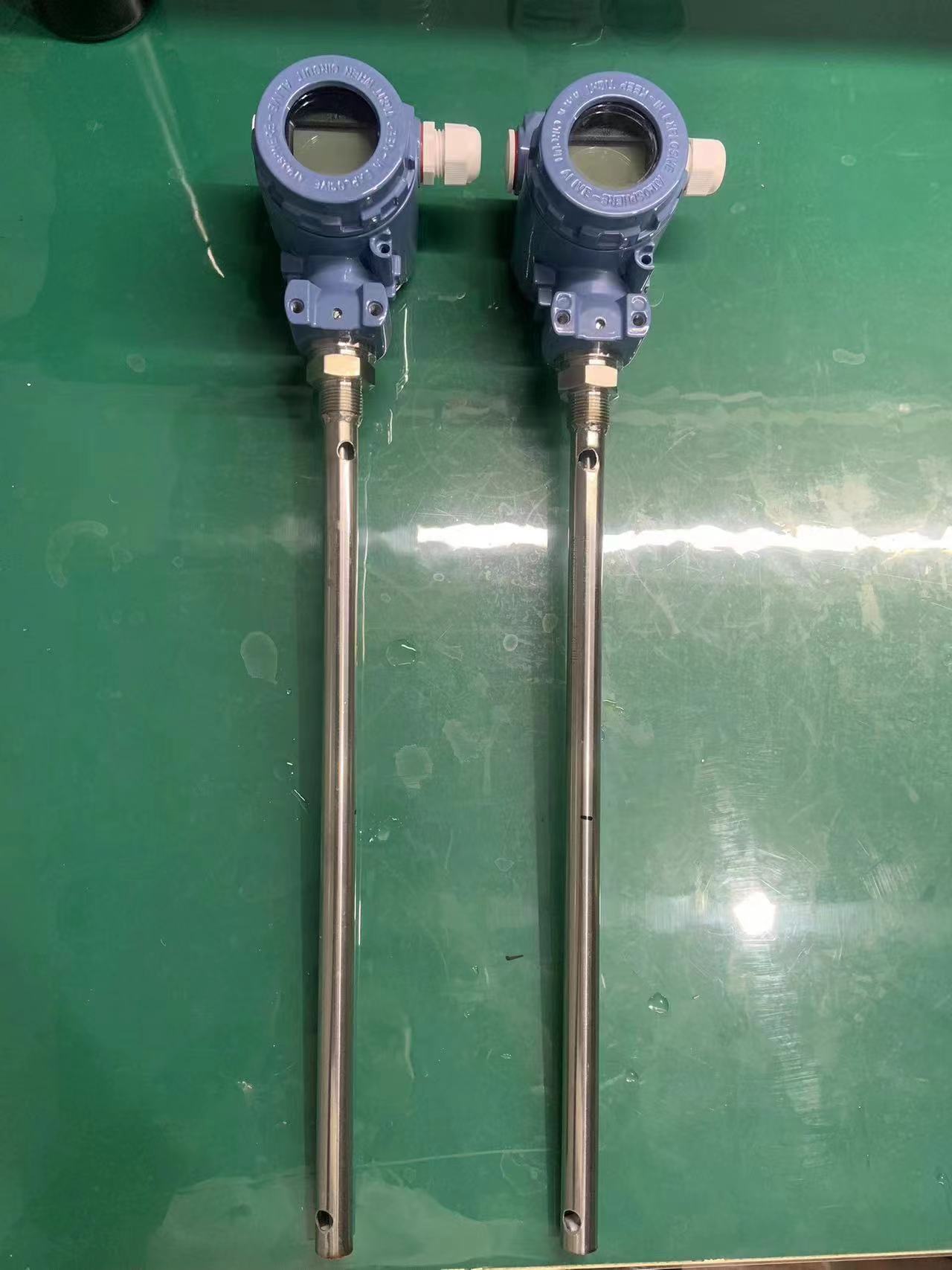

實物圖：

酒精液位計單桿雙電極(一般測不導電的純水、汽油，柴油，酒精之類流動性好的液體):



酒精液位計雙桿雙電極(一般測不導電有腐蝕性的液體)



酒精液位計的特點：

■結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下,不必進行常規的大、中、小維修。

■多種信號輸出，方便不同系統配置。

■適用于高溫高壓容器的物位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。

■特別適用于酸、堿等強腐蝕性液體的測量。

■完善的過流、過壓、電源極性保護。

■無線型液位計具有無線遠傳功能。

■可以測量任何導電介質。



酒精液位計的技術參數：

●檢測范圍:0.1～30m;

●電容測量范圍:0.1PF～2500PF;

●精度:0.2%FS/0.5%FS;

●承壓范圍:-0.1MPa～32MPa;

●探極耐溫:-50～550℃;

●環境溫度:-40～85℃;

●儲存溫度:-50℃～+60℃;

●輸出信號:4～20mA、4～20mA疊加HART通訊、485通訊等;

●無線輸出型液位計通信距離小于200米，供電電壓4.2-36V（可選電池供電）;

●供電電壓:15～36VDC;

●液位計材質:316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯

●長期穩定性:≤0.1%FS/年;

●溫度漂移:≤0.01%FS/℃（在0～70℃范圍內）;

●防爆等級:ExibIIBT5GB;

●防護等級:IP67;



酒精液位計的結構：

酒精液位計由于使用場合及參數的不同其結構會有所差異，但總體來看，其主要結構大致可分為兩大部分，即傳感器部分與變送器部分。

如圖所示：

圖中A所示為傳感器，直接探入容器設備或測量表筒的被測介質中。電容式系列液位測控儀一般由傳感器、變送器以及其它輔助設備組

成，其典型應用是利用連通器原理將待測設備中介質引入測量表筒，而傳感器位于測量表筒的中心位置，液體的流入或界面的變化引起傳感器內電極與測量表筒內壁之間的介電常數發生變化，從而引起電容量的變化。此時，由傳感器將此電容量的變化采集并送之變送器，再由送器轉換成4－20mA信號輸出，則此時

被測出的測量筒內的介質高度就是設備內介質的高度，從而實現對設備內介質的測量。









酒精液位計保修條款：

用戶在嚴格按照說明書的指導下，正確地接線、安裝、維護的情況下，

本產品免費保修1年。

下列情形不在保修范圍：

1、自行拆卸線路板及各零部件；

2、雷擊或者有強電竄入本系統，燒壞電路;

3、電源電壓超過極限值，電路板燒壞；

4、電器盒進水或其他異物；

5、未正確選型，超過該產品的使用范圍；
