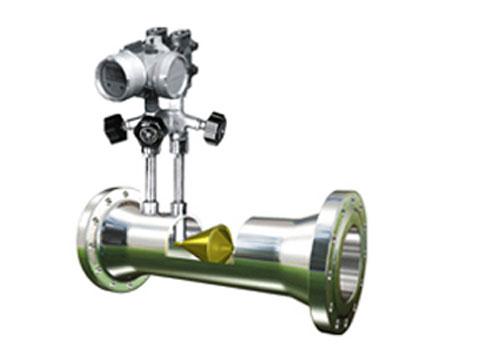

V錐流量計概 述
V錐流量計是一種根據質量守恒定律和能量守恒定律來測量管內流體流量的差壓式儀表。它創新性地利用懸掛在管道中心處的V型錐作為節流件，這一結構具有自整流和自清潔的獨特優點。是一種用途廣泛的新型流量測量儀表。
V錐流量計產品特點
★特殊結構適合測量低靜壓、低流速的流量。
★V錐流量計自清潔功能，當流體經過V型錐時，管道中心流速變慢、管壁附近的流速加快，使污垢不易沉積在節流件上，有利于測量的準確與穩定。
★V錐流量計自整流功能，V型錐這種能使管道中心流速變慢、管壁附近的流速加快的特點，有效改善流體流速的分布，達到自整流作用，極大縮短前后直管長度，只要達到前0~3DN，后0~1DN即可。
★耐磨性能好，長期穩定性好，測量重復性高。
★特殊結構壓損小，其壓力損失為孔板1∕3~1∕5.量程比為10:1（特殊可達30:1）。
★由于錐形流量計的獨特結構，在很多情況下，它被作為混合器使用。
★適用工作溫度高850℃，壓力最大42MPa，若選用特殊材質，范圍更高。
★為方便用戶使用，我公司V錐流量計有一體與分體結構。
★智能一體V錐流量計，采用先進的電路設計，功能強大，微功耗，大屏幕液晶屏顯示流量信息，內部先進存儲器保證數據安全。
★一體化V錐流量計系統，可以使用電池供電與外24DVC供電，輸出4~20mA，脈沖信號，有Hart協議。
V錐流量計型號規格表
|
WDV
|
V錐流量計
|
|
公稱通徑
|
-XXX
|
100表示DN100
|
|
結構形式
|
A
|
智能一體化
|
|
B
|
分體式
|
|
測量介質
|
1
|
液體
|
|
2
|
氣體
|
|
3
|
蒸汽
|
|
本體形式
|
S
|
管道式SO（帶頸平焊法蘭連接方式）
|
|
W
|
管道式WN（帶頸對焊法蘭連接方式）
|
|
F
|
法蘭取壓方式
|
|
B
|
直接焊接式
|
|
J
|
保溫夾套式
|
|
A
|
防腐式
|
|
P
|
方管錐形
|
|
H
|
管道對夾式
|
|
管道靜壓
|
A
|
0~0.6MPa
|
|
B
|
0~1.0MPa
|
|
C
|
0~1.6MPa
|
|
D
|
0~2.5MPa
|
|
E
|
0~4.0MPa
|
|
F
|
0~6.3MPa
|
|
G
|
0~10MPa
|
|
H
|
0~16MPa
|
|
I
|
0~25MPa
|
|
J
|
0~40MPa
|
|
補償方式
|
O
|
無補償
|
|
P
|
單壓力補償
|
|
T
|
單溫度補償
|
|
Q
|
壓力、溫度全補償
|
|
一體化信號輸出
|
0
|
無
|
|
1
|
4~20mA
|
|
2
|
脈沖
|
|
3
|
Hart
|
|
一體化供電方式
|
0
|
內部電池供電
|
|
1
|
電池與24VDC雙選擇供電
|
|
2
|
外24VDC供電
|
注：提供管道內外徑、管道材質、工藝管道法蘭規格、介質。
V錐流量計典型應用：氣體、液體、蒸汽等各種介質的流量計量。
|
