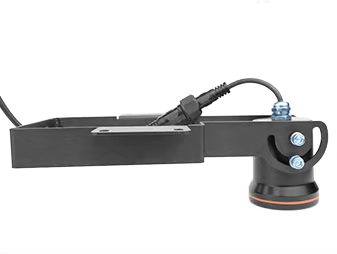

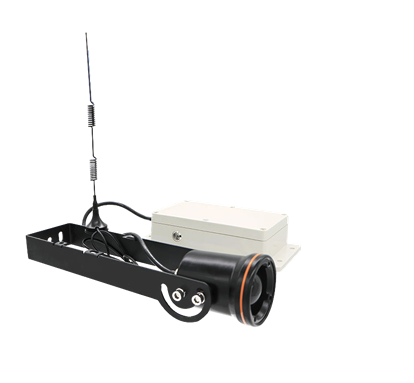

雷達水位計產品介紹
雷達水位計是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品。產品最大量程可以達到30m, 盲區在10 cm以?xún)?nèi)。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，3.6V鋰電池供電，NB通信，無需現場布線使得安裝便捷簡易。
雷達水位計主要優勢如下：
-
基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
-
5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
-
最窄6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
-
一體化透鏡設計，體積精巧。
-
顯控和液位計采用分離設計，可定制。
-
支持NB無線傳輸，可配置上傳周期。
-
低功耗運行，壽命大于3年。
-
水位超上、下限（可配置）上傳報警信息。
-
支持手機藍牙調試，方便現場人員維護工作（后續版本支持）。
雷達水位計選型說明：
根據信號輸出形式，WDM7840選型如下。
表1–1 選型說明
|
字段
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
產品簡稱
|
通信方式
|
波束角
|
外殼
|
支架
|
鋰電池
|
顯示屏
|
|
WDM7840
|
T/N/485
|
B0/7
|
K0/1
|
Z0/1
|
D0/1
|
X0/1
|
|
選項
|
|
T：TTL輸出
485：485輸出
|
B0:無透鏡
|
K0：無外殼
|
Z0:無支架
|
D0：無電池
|
X0:無顯控
|
|
N：NB通訊
|
B7:6°波束角
|
K1：黑色金屬外殼
|
Z1:支架
|
D1：電池
|
X1:顯控
|
|
示例
|
WDM7840
|
N
|
B7
|
K1
|
Z1
|
D1
|
X0
|
雷達水位計技術規格
表2–1 WDM7840技術規格
|
發射頻率
|
76GHz~81GHz
|
|
測量范圍
|
0.1 m ~30m
|
|
測量精度
|
±3mm
|
|
波束角
|
6°
|
|
供電范圍
|
3.6~5 VDC、8-35VDC（485輸出）
|
|
通訊方式
|
TTL/NB/485
|
|
工作溫度
|
-40~85℃
|
|
外殼材質
|
鋁合金
|
|
天線類型
|
透鏡天線
|
|
推薦線纜
|
7*0.3mm²
|
|
防護等級
|
IP67
|
|
安裝方式
|
支架
|
雷達水位計安裝
安裝需要注意的兩點：（1）保證儀表垂直于水面（2）避免發射波束照射到干擾物，產生虛假回波。典型工況參見以下幾點。
保證水位計垂直于水面安裝，傾斜將接受信號幅度變?nèi)酰绊懻y(cè)距。
保證波束范圍內沒有干擾物，如河岸岸邊。
儀器安裝至少離側壁20cm，地下管網安裝盡量靠近下水井中央，否則井壁容易產生干擾信號，影響測量判斷，如圖4-3所示。
圖4–3安裝至少離容器壁20cm
