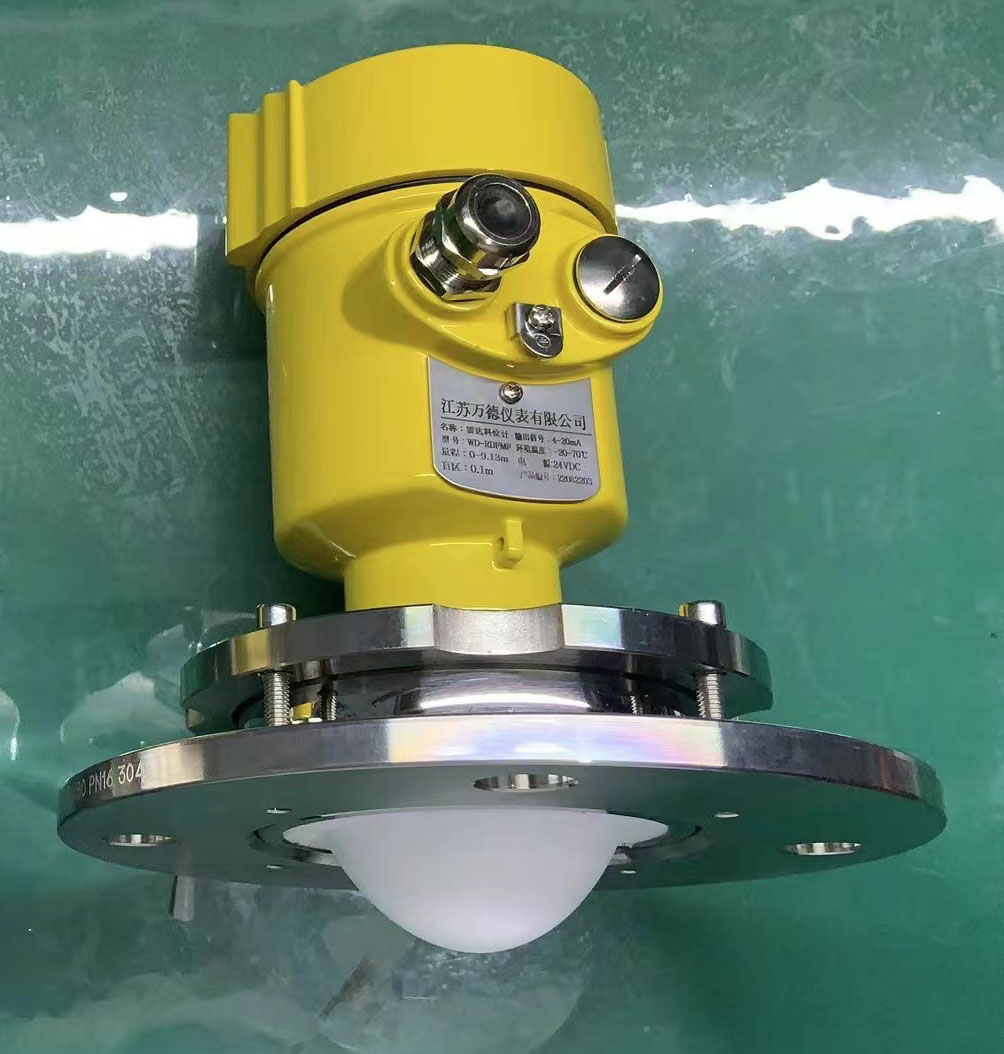

砂物位計
測量介質：固體
測量范圍： 0.3m~150m
過程連接：法蘭≥DN80
過程溫度： -40～110℃
過程壓力： -0.1～0.3MPa
天線尺寸： 78mm透鏡天線 + 吹掃（或不帶吹掃）
天線材質：PTFE
砂物位計產品概述：
砂物位計是80G調頻雷達式物位測量?jī)x表，測量距離可達150米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于高溫高壓等環境固體的測量。
砂物位計產品原理：
砂物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻斜率）。因?yàn)楣馑?/span> C和調頻斜率 K 已知，因此估算出頻率差 δ f ， 便可得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），得出料位的高度。
砂物位計產品規格:
測量介質：固體
測量范圍：0.3m~150m
過程連接：法蘭≥DN80
過程溫度：-40～110℃
過程壓力：-0.1～0.3MPa
精 度： ±5mm
防護等級：IP67
頻率范圍：80GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號輸出：二線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus
砂物位計防護等級：
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
砂物位計技術參數：
|
過程鏈接
|
法蘭
|
|
材質
|
304不銹鋼、PP
|
|
外殼
|
外殼和外殼之間的密封
|
硅橡膠
|
|
外殼視窗
|
聚碳酸酯
|
|
接地端子
|
不銹鋼
|
|
供電電壓
|
四線制
|
標準型
|
（12~24）V DC
|
|
功耗
|
max80mA DC24V/2W
|
|
允許波紋
|
＜100Hz
|
Uss＜1V
|
|
（100~100K）Hz
|
Uss＜10mV
|
|
雙腔外殼
|
(198~242)V AC
|
四線制
|
|
100V AC
|
四線制
|
|
電纜參數
|
電纜入口/插頭
|
1個M20x1.5電纜入口
|
|
1個盲堵M20×15
|
|
接地端子
|
導線橫截面2.5mm2
|
|
輸出參數
|
輸出信號
|
（4~20）mA/RS485Modbus
|
|
分辨率
|
1mm
|
|
故障信號
|
電流輸出不變；20.5mA;22mA;3.9mA
|
|
積分時間
|
(0~20)s，可調
|
|
盲區
|
0.1m/0.2m/0.3m
|
|
最大測量間隔
|
150米
|
|
測量間距
|
大約1秒（取決于參數設置）
|
|
調整時間
|
大約1秒（取決于參數設置）
|
|
調整時間工作存儲及運輸溫度
|
（-40~80）℃
|
|
過程溫度
|
WD-RDFMF11
|
-40~80℃
|
|
WD-RDFMF12
|
-40~110℃
|
|
WD-RDFMF13
|
-40~110℃
|
|
WD-RDFMF15
|
-40~200℃
|
|
WD-R-FMF21
|
-40~110℃
|
|
相對濕度
|
＜95%
|
|
壓力
|
Max2.5MPa
|
|
耐震
|
機械震動10m/s2,(10~150)Hz
|
砂物位計安裝要求：
儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響信號的物體，如攪拌槳等
在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。

|
