微小氣體質量流量計概述
WDTXX 系列氣體質量流量計是采用微機電系統( )流量傳感芯片制作 ，適用于各 種用途的清潔 、相對干燥性小流量氣體測量和過程控制 ，獨特的封裝技術使得產品滿 足不同范圍的流量測量，確保高靈敏度，高可靠性和高穩定性。
該流量計具有 RS485 網絡通訊接口 以及用戶自定義報警功能 ，可以更好的實現數據 傳輸和流量監控 。 WDTXX 產品可支持 0.05L/min~200L/min 氣體流量測量 ，用戶可以根 據需求選擇氣體類型及量程。
微小氣體質量流量計工作原理
WDTXX 是基于 流量傳感單元和高精度數字處理電路，集成的 A/D 轉換器和具有內部校準功能的邏 輯電路共同保證了傳感信號實時有效采集，獲得精確的流量信號。在內部進行相應的補償算法處理，因此無 需再做任何外部校準補償，就可確保高精度的流量輸出。友好的數字化輸出通訊方式，用戶可以很方便的獲 得通信得到相應數據信息，產品應用范圍十分廣闊。

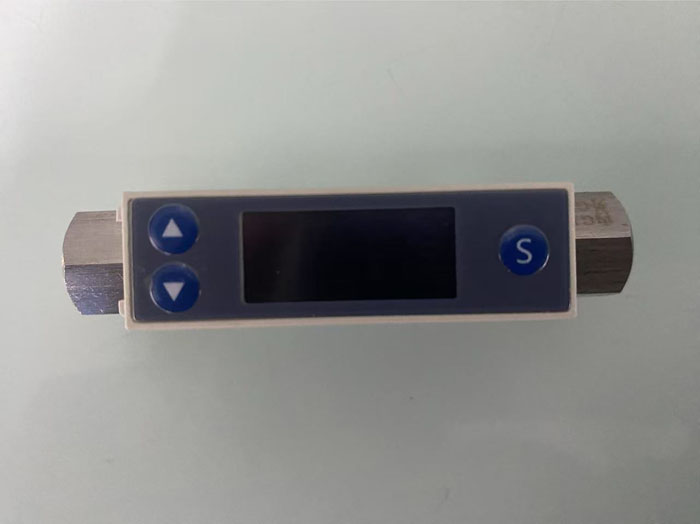

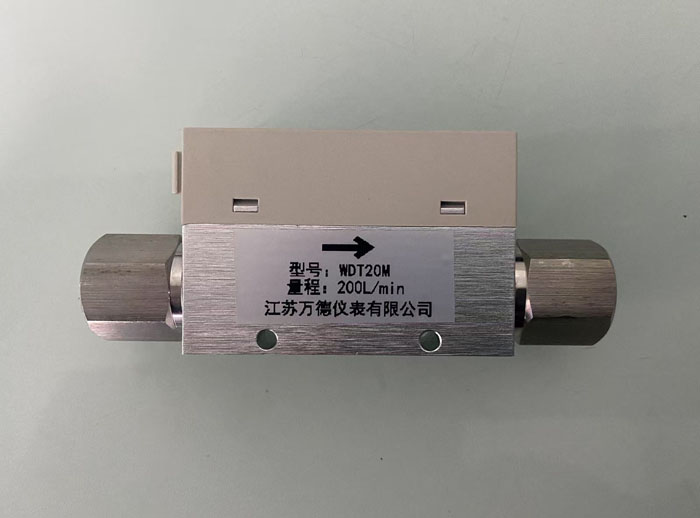

微小氣體質量流量計實物圖：
微小氣體質量流量計產品特點
(1) 產品精度高（2%FS）
(2) 線性輸出，無需補償
(3) 數字模擬輸出可選(4) 報警量輸出可選
(5) 快速響應
(6) 流量范圍寬

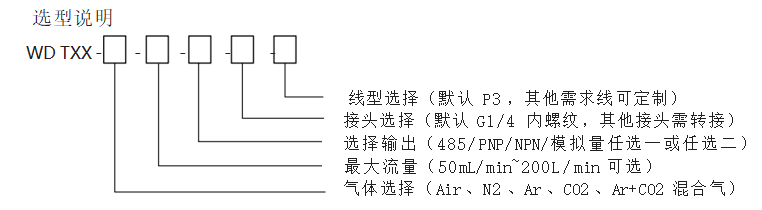

微小氣體質量流量計選型說明

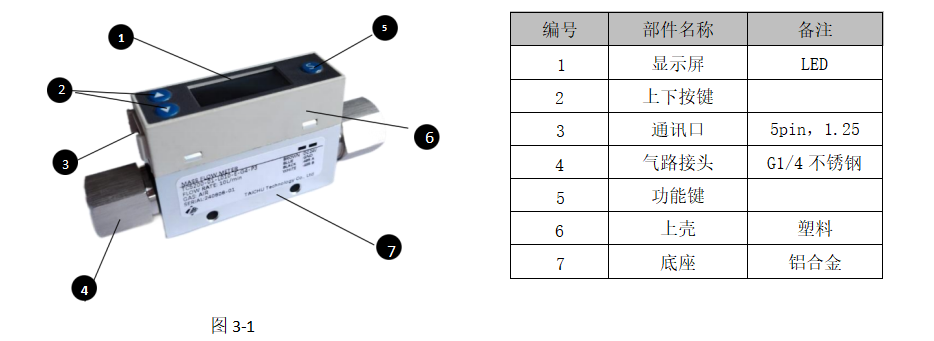

微小氣體質量流量計產品結構
本流量計主要有底座、氣路通道、 電路、外殼、按鍵及顯示模塊組成，其組成部分如（ 圖 3-1） 所示。

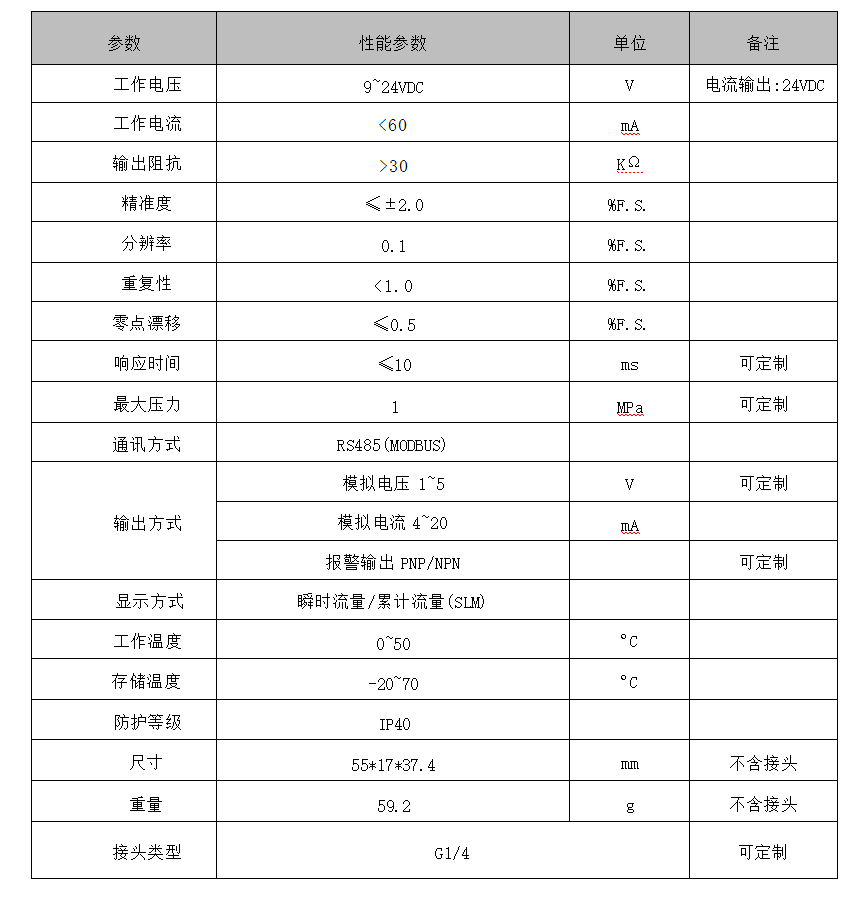

微小氣體質量流量計技術參數

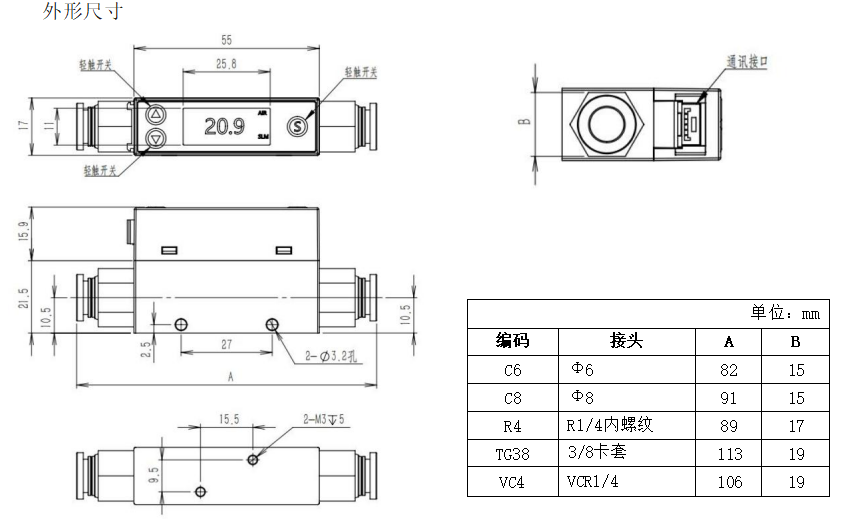

微小氣體質量流量計安裝說明
5.1.
微小氣體質量流量計安裝
本產品可水平和豎直安裝，面板箭頭標記方向?yàn)榻橘|(zhì)流量，安裝時氣流方向與傳感器氣流指示方向一致。將 傳感器安裝在管道上，保障前直管段長度大于 20cm，后直管段長度大于 10cm，直管段與傳感器同心安裝，傳感 器和直管段固定可靠。
(1)取出流量計后檢查外觀、標簽，確定型號正確 ，外觀無損傷 ;
(2) 清潔管道并連接設備 ;
(3) 連接電源線 ，確定電源極性及輸入直流電壓范圍 9~24VDC ;
(4) 如需連接信號線，確保信號線和相應設備端連接無誤；
(5) 接通電源，顯示界面正常；
5.3. 安裝注意事項
(1) 安裝前需確認管道無雜質 ，待測氣體潔凈干燥 ;
(2) 流量計避免安裝在強磁干擾環境或劇烈振動環境中；
|
